Escoras Metálicas para Laje

Sistema AÇOTOP e ALUTOP, composto por Vigas Principais e Secundárias de Aço ou Alumínio


A BKS disponibiliza ao mercado da Construção Civil a opção das Vigas de Aço ou de Alumínio, e da alternativa da composição do sistema misto, conforme as necessidades apresentadas na planta estrutural.

Sistema de escoramento para Lajes, com montagem por simples encaixe das vigas, no cabeçal Drop Head, instalado sobre os Pontaletes.

Outras Características

  • Os Pontaletes são posicionados nas extremidades dos vigamentos, cfe. projeto executivo, dispensando medições, e consequentemente agilizando a execução da laje.
  • Mínimo índice de mão de obra (0,4 a 0,6 HH/M),
  • Redução considerável de peças, representada pelo espaço livre para trabalhar sobre o sistema.
  • Sistema de Escoramento compatível para Laje Maciça, Nervurada, Protendida e Treliçada.

O Reescoramento AÇOTOP e ALUTOP

Com o cabeçal Drop Head é possível até triplicar a produção

Características e Vantagens

1 - Montagem
  • Manual, por simples encaixe, proporcionando maior rigidez e travamento do conjunto
  • Escoras posicionadas nas extremidades dos vigamentos dispensam medições
  • Mínima mão-de-obra e rápido aprendizado
  • Reduzido número de peças

2 - Versatilidade
  • Vigas Principais (VP) ou Vigas Secundárias (VS) encaixam no cabeçal drop head
  • Vigas Principais (VP) ou Vigas Secundárias (VS) encaixam na lateral de outra VP, em qualquer ponto ao longo do seu comprimento
  • Dimensões em planta variáveis, com poucos tamanhos de vigamentos

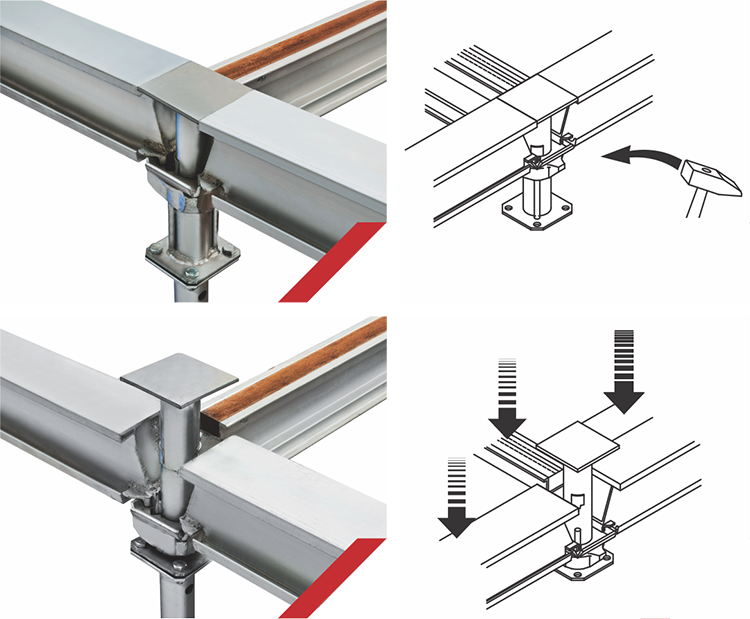

3 - Reescoramento
  • Simples pancadas de martelo fazem girar as cruzetas dos cabeçais e todo o vigamento desce 10cm
  • Com a retirada das vigas, permanece o escoramento, sem movimentação durante a cura da laje, evitando trincas
  • A permanência do escoramento durante a cura da laje possibilita abreviar o tempo entre a concretagem e a liberação do vigamento, o que permite o emprego de quantidade reduzida destas vigas

Identificação - Cabeçais e Vigamentos

Vigamento

Comprimento nominal "l"
Comprimento eixo a eixo "L"

Sistema ALUTOP

Cabeçal D.H dimensões de cabeça (cm)

Sistema AÇOTOP

Cabeçal D.H dimensões de cabeça (cm)


Sistema DECKSYSTEM

Sistema Inovador de Escoramento de Lajes

Mescla de PAINÉIS com Vigas Principais (VP) e Vigas Secundárias (VS).
Uso de cabeçais descendentes (Drop - Head) para reescoramentos

Maior Flexibilidade

Grandes áreas são preenchidas por painéis
Situações especiais como periferias, compensações dimensionais, entorno de pilares, reescoramentos, etc, são resolvidas pelo sistema (sem improvisações)

sistema inovador de escoramento de lajes DECKSYSTEM img

O Reescoramento do Sistema DECKSYSTEM

Com menor número de funcionários é possível superar todos os índices de velocidade, conhecidos na execução de obras.
